Deskový řezací plotr Intec ColorCut FB790T

Intec ColorCut FB790-T je profesionální B2 digitální deskový řezací plotr určený pro přesný digitální tvarový výsek, rýhování a perforaci bez nutnosti použití výsekových matric. Nový unikátní typ řezacího plotru kombinuje pasivní tažený řezací nůž a aktivní tangenciální rýhovací kolečko umožňující souběžné ploché řezání a rýhování v jedné výrobní operaci.

FB790-T je standardně vybaven pasivním taženým řezacím nožem s přítlakem až 1 kg a aktivním tangenciálním rýhovacím kolečkem s přítlakem až 2,5 kg. Stroj také nově nabízí možnost výměny tangenciální rýhovací kolečka za tangenciální nůž nebo perforační kolečko, což umožňuje zpracování silnějších materiálů až do tloušťky 3 000 mikronů. Díky tomu je možné zpracovávat širší spektrum materiálů, včetně obalových kartonů formátu B2 a větších archů.

V kombinaci s výkonným vakuovým systémem a vysokou rychlostí je FB790-T ideální pro střední až vyšší objemy zakázkových výrobních sérií dvou a třírozměrných produktů. Je ideální pro digitální tvarový výsek obalů, P.O.S. materiálů, stejně tak jako pro výsek archových etiket, a to bez nutnosti investic do nákladných výsekových matric. To vše v precizně zkonstruovaném, kompaktním, samostatně stojícím provedení.

Magnetic Easy Fit – nový standard nástrojů

ColorCut FB790-T je standardně dodáván s inovativní řadou nástrojů systému Magnetic Easy Fit, které umožňují rychlou, jednoduchou a přesnou výměnu nástrojů bez nutnosti mechanického seřizování. Tento systém výrazně zjednodušuje obsluhu, minimalizuje riziko chyb při instalaci nástrojů a snižuje prostoje při změně pracovních režimů mezi řezáním, rýhováním a perforací.

Plotr je standardně vybaven aktivním tangenciálním rýhovacím kolečkem o šířce 0,28 mm (úzké kolečko), které je optimalizováno pro přesné rýhování širokého spektra skládačkové kartonáže. Systém Magnetic Easy Fit zároveň umožňuje použití volitelných nástrojů, které dále rozšiřují aplikační možnosti stroje:

•    Tangenciální rýhovací kolečko – střední (Medium), šířka 0,55 mm

•    Tangenciální rýhovací kolečko – široké (Wide), šířka 0,95 mm

•    Tangenciální řezací nůž, šířka 5 mm, určený pro řezání silnějších kartonů a deskových materiálů

•    Perforační kolečko, rozteč perforace 1,68 mm, vhodné pro trhací linie a odlamovací spoje

Díky kombinaci aktivního tangenciálního rýhování, výměnných nástrojů systému Magnetic Easy Fit a vysokého přítlaku je ColorCut FB790-T schopen zpracovávat materiály až do tloušťky 3 000 mikronů (3 mm) a flexibilně reagovat na široké spektrum výrobních aplikací.

Jedinečný na trhu - unikátní technické řešení s bezkonkurenčním poměrem výkon cena!

Pracovní stůl formátu B2+ s efektivní řeznou plochou 545 x 730 mm pojme jeden arch formátu SRA2, dva archy formátu SRA3 nebo čtyři archy formátu SRA4. Díky novým vysokorychlostních servomotorům přináší vysokou rychlost zpracování až 1200 mm/s.

ColorCut FB790-T je určen pro digitální tiskové provozy, které hledají cenově dostupné zařízení pro tvarové vyřezávání. Uživateli přináší ideální kombinaci okamžitého načtení uložených zakázek a bezchybného vysokorychlostního řezání a rýhování. Svojí flexibilitou, snadnou obsluhou a velkou rychlostí zpracování tak reaguje na požadavky zakázkové výroby dnešních digitálních tiskových provozů.

ColorCut FB790-T je vybaven řadou unikátních technologií pro snadnou obsluhu a výbornou kvalitu výstupu:

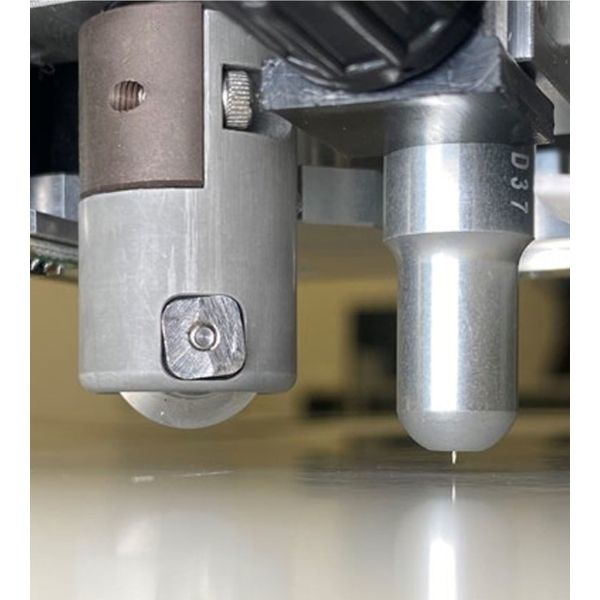

•    Digitální řezná hlava se dvěma unašeči umožňuje současnou instalaci dvou nástrojů, z nichž každý je nezávisle ovladatelný. Duální nástrojová hlava je standardně osazena tangenciálním rýhovacím kolečkem s přítlakem až 2,5 kg a pasivním taženým řezacím nožem s přítlakem až 1 kg a umožňuje tak uživatelům provádět v rámci jedné výrobní operace dva typy úkonů typicky řezání a rýhování. Uživateli je k dispozici řada nožů pro řezání širokého spektra materiálů, opční rýhovací kolečka, opční perforační kolego a také opční tangenciální řezací nůž, který může být osazen namísto tangenciálního rýhovacího kolečka. Tyto možnosti nenabízí žádný jiný stroj v této třídě!

•    CCD kamera Vision3 s kombinovanou funkcí čtení QR kódů a kontrolou referenčních značek. Poskytuje bezkonkurenční výhodu v podobě čtení QR kódů umožňující průběžnou kontrolu zpracovávané zakázky, případně okamžité načtení uložené zakázky. Zároveň provádí kontrolu umístění referenčních značek SmartMarks na zpracovávaném archu a porovnává jejich polohu s originálním digitálním souborem. Umožňuje tak bezproblémové, nepřerušované zpracování různorodých typů zakázek.

•    Autonomní provoz - bezdrátový systém "NO WIRES" pro načtení řezných úloh z USB disku a následné zobrazení adresáře na velkém dotykovém displeji umožňuje jejich výběr manuálně podle názvu nebo jednoduše automatické načtení a zpracování úlohy stisknutím tlačítka SCAN. Kapacita úložiště je jeden milion úloh.

•    Standardně dodávaný software ColorCut Pro 5 je profesionální plug-in software, který slouží pro tvorbu řezných šablon. K tomu využívá vektorových linií vytvořených v programech Adobe Illustrator nebo CorelDRAW. Software ColorCut Pro zajišťuje přímo komunikaci s deskovým plotrem ColorCut FB790-T a řídí provádění řezných úloh.

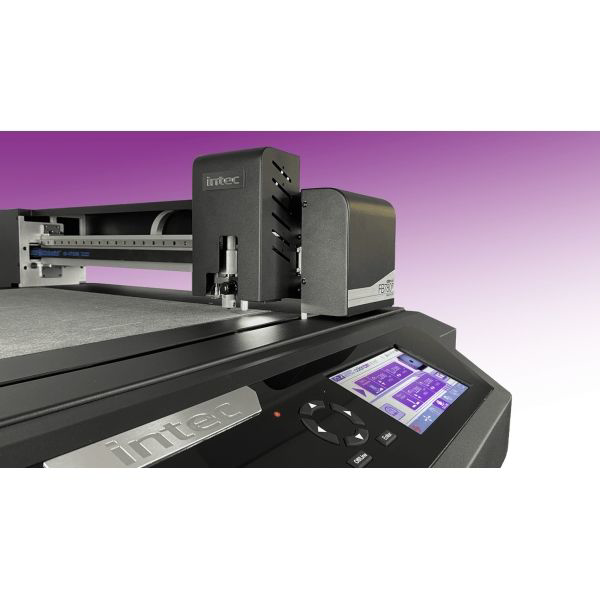

•    7“ barevný dotykový ovládací panel.

•    Vakuový pracovní stůl s výkonným 750W podtlakovým ventilátorem s tlumičem hluku.

Klíčové vlastnosti

•    Efektivní řezná plocha 545 x 730 mm umožňuje zpracování archu SRA2 nebo 2 archů SRA3

•    Digitální řezná hlava s dvojitým nástrojem pro řezání, rýhování, perforaci a kiss-cut řezání

•    Digitální vyřezání jakýchkoliv tvarů s technologií SmartTag pro vynechání zámků řezu

•    Plně digitální provoz nevyžadující použití výsekové matrice

•    Aktivní tangenciální rýhovací kolečko s přítlakem až 2,5kg

•    Pasivní tažený řezací nástroj s přítlakem až 1kg

•    Maximální rychlosti dle použitého módu: vysoká kvalita 750mm/s; standardní mód 960mm/s; rychlý mód 1200mm/s

•    Bezkonkurenční přesnost a rychlost řezání díky nejnovější generaci servomotorů

•    Zdokonalený registrační systém s CCD kamerou Vision3 s kombinovanou funkcí načítání uložených zakázek pomocí QR kódu a kontrolou referenčních značek SmartMark

•    Referenční značky SmartMark pro excelentní přesnost zpracování archů

•    Řezání médií o tloušťce až 1000 mikronů/800gsm (dle typu řezaného média) – pasivní tažený nůž

•    Řezání médií o tloušťce až 3000 mikronů/3mm (mikrovlnné lepenky E/F/N) – v případě osazení opčního tangenciálního nože

•    Výkonný 750W podtlakový ventilátor pro pevné přidržení řezaných archů pro jejich rychlé a přesné zpracování

•    Ovládací software ColorCut Pro s pluginy pro Adobe® Illustrator® nebo CorelDRAW® je součástí dodávky

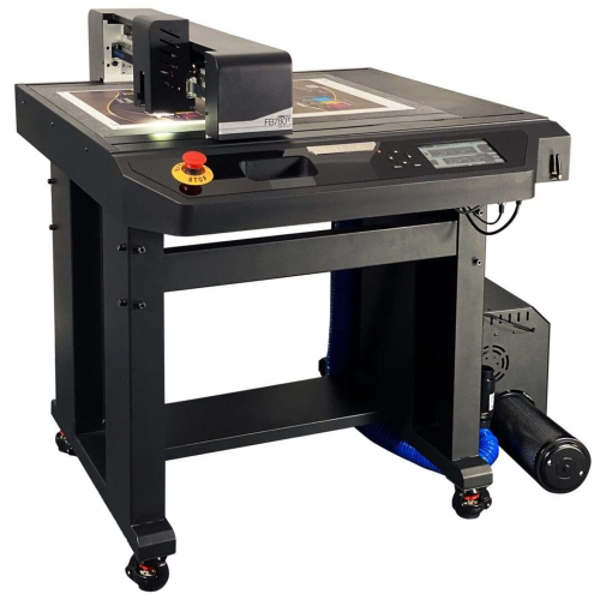

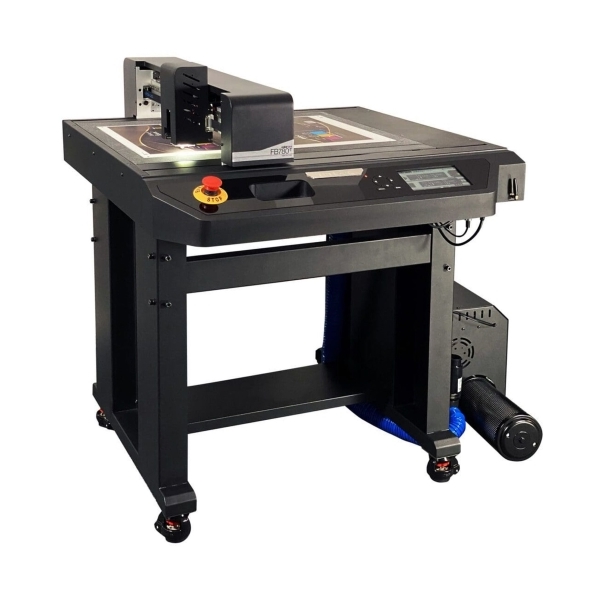

•    Kompaktní, samostatně stojící zařízení - podstavec je součástí dodávky

Typ řezacího nástroje: pasivní tažený řezací nůž, volitelný aktivní tangenciální řezací nůž*

*Volitelný aktivní tangenciální řezací nůž se instaluje na pozici aktivního tangenciálního rýhovacího kolečka. V případě instalace aktivního tangenciálního řezacího nože není možné provádět rýhování.

Standardní součásti dodávky

1 x tangenciální rýhovací kolečko šírky 0,28 mm s unašečem (pozice 1)

1 x držák řezacího nože (pozice 2)

1 x kalibrační pero (pozice 2)

1 x řezací nůž (žlutý), průměr 1 mm, úhel ostří 30°

1 x řezací nůž (červený), průměr 1 mm, úhel ostří 45°

1 x řezací nůž (modrý), průměr 1 mm, úhel ostří 60°

3 x řezací nůž s přítlačným kroužkem (červený), průměr 1,4 mm, úhel ostří 45°

3 x řezací nůž s přítlačným kroužkem (modrý), průměr 1,4 mm, úhel ostří 60°

1 x zelená pryžová řezací podložka (pro řezání samolepek)

1 x šedá plstěná řezací podložka (pro řezání kartonů)

1 x software ColorCut Pro

1 x USB kabel

1 x tlumič zvuku

1 x vzduchová pumpa

1 x hadice pro připojení pumpy k řezacímu plotru

2 x hadicová přípojka

2 x napájecí kabel

1 x podstavec
