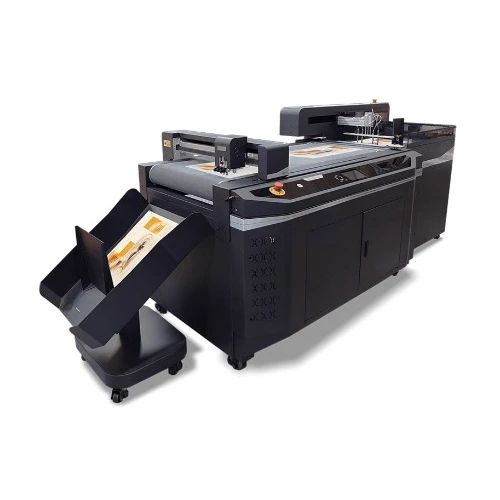

Automatický deskový řezací plotr Intec ColorCut FB9550 ProT

Superrychlý automatický deskový řezací plotr Intec ColorCut FB9550 Pro-T s vysokokapacitním automatickým nakladačem představuje nejnovější generaci prémiových deskových řezacích systémů Intec ColorCut. V automatickém režimu zpracovává archy až do formátu 530 × 740 mm (efektivní řezná plocha 520 × 720 mm), při ručním zakládání zvládne archy až do formátu 550 × 850 mm (efektivní řezná plocha 520 × 760 mm).

Nový FB9550 Pro-T je osazen revoluční 5nástrojovou řeznou hlavou (konfigurace 2+2+1), která kombinuje aktivní tangenciální a pasivní tažené nástroje. Umožňuje provádět až 3 souběžné operace v jediném průchodu – například tvarové řezání, perforaci a rýhování nebo řezání, rýhování a debossing (slepotisk). Obě aktivní tangenciální pozice disponují vysokým přítlakem až 2,5 kg.

Pracovní stůl s průběžným plstěným řezacím pásem a výkonnými servomotory dosahuje rychlosti zpracování až 1 200 mm/s. Díky masivní konstrukci a pokročilým nástrojům umožňuje FB9550 Pro-T bezproblémové zpracování širokého spektra médií – od tenkých samolepicích etiket až po vlnité lepenky a kartony o tloušťce až 3 mm (3 000 µm).

V kombinaci s výkonným vakuovým systémem, automatickým nakladačem s kapacitou až 2 100 listů (25 kg) a vysokou rychlostí je FB9550 Pro-T ideální pro vyšší objemy zakázkových výrobních sérií. Zajišťuje plně automatický digitální tvarový výsek obalů, P.O.S. materiálů či etiket bez nutnosti investic do nákladných výsekových matric. To vše v precizně zkonstruovaném, samostatně stojícím provedení.

ColorCut FB9550 Pro-T je určen pro digitální a ofsetové tiskové provozy, které hledají vysoce produktivní a cenově dostupné zařízení. Přináší ideální kombinaci okamžitého načtení uložených zakázek pomocí QR kódů a bezchybného vysokorychlostního zpracování.

Součástí dodávky je intuitivní softwarový balík ColorCut Pro 5, který umožňuje vytvářet řezné úlohy jako plug-in přímo v prostředí grafických aplikací Adobe® Illustrator® nebo CorelDRAW®.

Unikátní technologie a vlastnosti plotru Intec ColorCut FB9550 Pro-T:

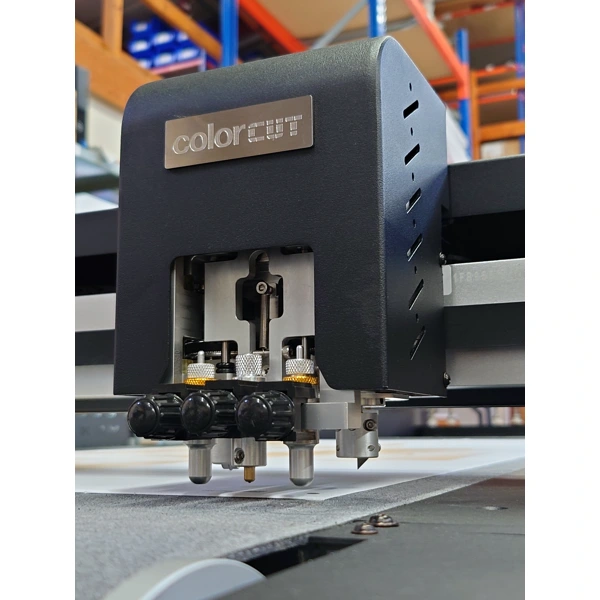

• Unikátní 5nástrojová hlava: Kombinace tangenciálních a pasivních nástrojů umožňuje provádět 3 souběžné operace v jediném průchodu (řezání, rýhování, perforace, debossing, kiss-cut).

• Vysoký přítlak až 2,5 kg: Tangenciální rýhovací kolečko i držák tangenciálního nože pracují s přítlakem až 2,5 kg pro čistý prořez a hluboké, přesné rýhy i na silných materiálech.

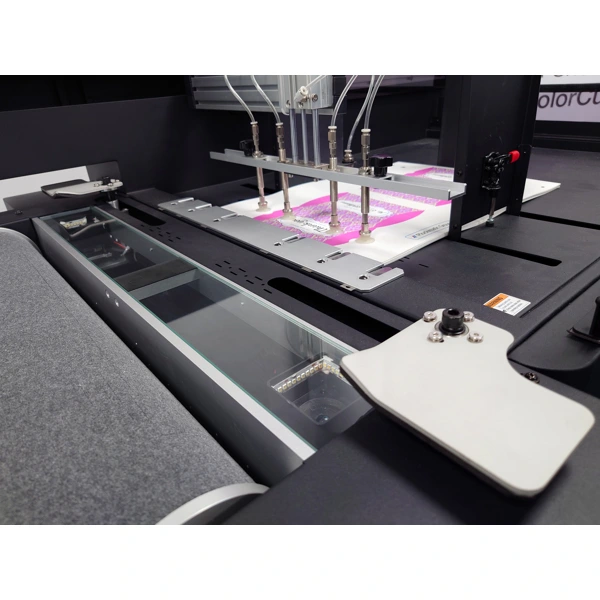

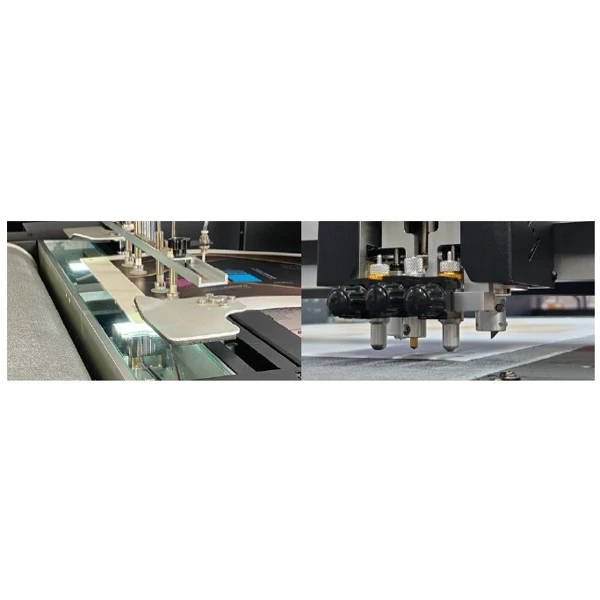

• Patentované čtení registračních značek ze spodní strany: Speciální kamerový systém automaticky skenuje spodní stranu nakládaného materiálu. Umožňuje rýhování a tvarové řezání z nepotištěné horní strany (klíčové pro vlnité lepenky, kde rýha musí směřovat do ohybu).

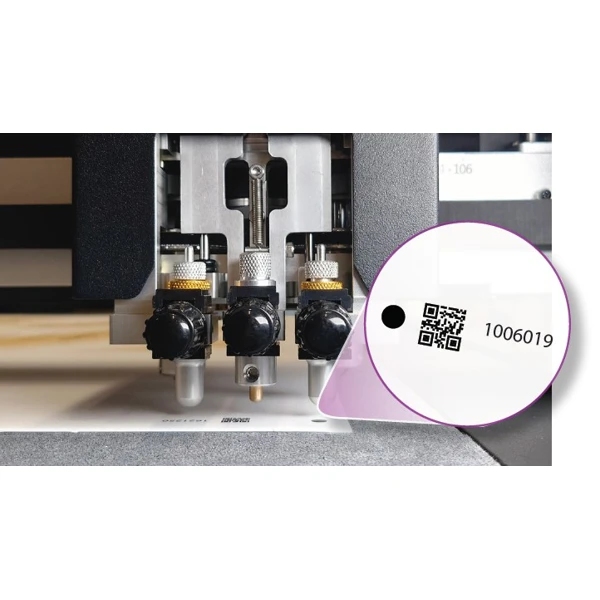

• CCD kamera Vision3 s QR kódovým workflow: Automatické načítání řezných souborů z knihovny úloh načtením QR kódu na archu. Zajišťuje plynulé zpracování smíšených zakázek v jedné sérii.

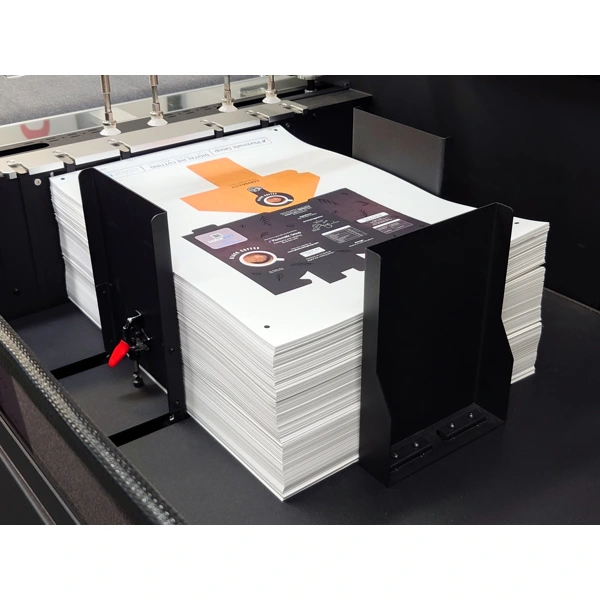

• Vysokokapacitní automatický nakladač: Kapacita stohu až 2 100 listů (výška stohu až 210 mm / hmotnost do 25 kg). Vybaven 4 vakuovými přísavkami, vzduchovým separačním nožem a vibračním systémem (jogging) pro spolehlivé podávání.

• Pracovní stůl s posuvným plstěným pásem: Dvouzónový vakuový stůl napojený na výkonný 750W podtlakový ventilátor pro pevnou fixaci archů.

• Barevná LED stavová lišta: 4barevná světelná lišta pro přehlednou indikaci průběhu a stavu zpracování.

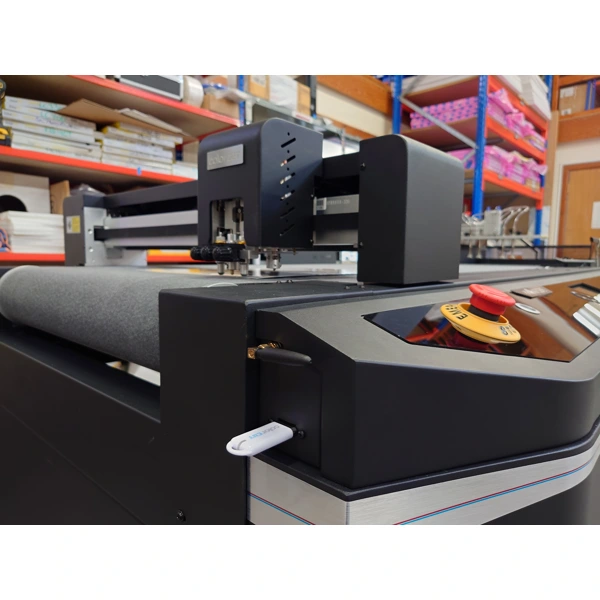

• Autonomní provoz (NO WIRES): Možnost spouštění úloh z USB disku přes barevný dotykový displej nebo pouhým stisknutím tlačítka SCAN.

Klíčové vlastnosti

• Maximální velikost archu (auto. nakladač): 530 × 740 mm (efektivní řezná plocha 520 × 720 mm)
• Maximální velikost archu (ruční zakládání): 550 × 850 mm (efektivní řezná plocha 520 × 760 mm)
• Zpracovávané materiály: Papír, karton, skládačkové lepenky, vlnitá lepenka (E, F, G, N) až do tloušťky 3 mm (3 000 µm)
• 5nástrojová řezná hlava: 2× aktivní tangenciální pozice (přítlak až 2,5 kg), 2× pasivní pozice (až 2,5 kg) a 1× pasivní pozice pro kiss-cut (až 1,3 kg)
• Maximální rychlost: Až 1 200 mm/s (3 režimy: Vysoká kvalita 750 mm/s, Standard 960 mm/s, Rychlý 1 200 mm/s)
• Registrační systém: CCD kamera Vision3 s podporou zrychleného čtení SmartMark a QR kódů

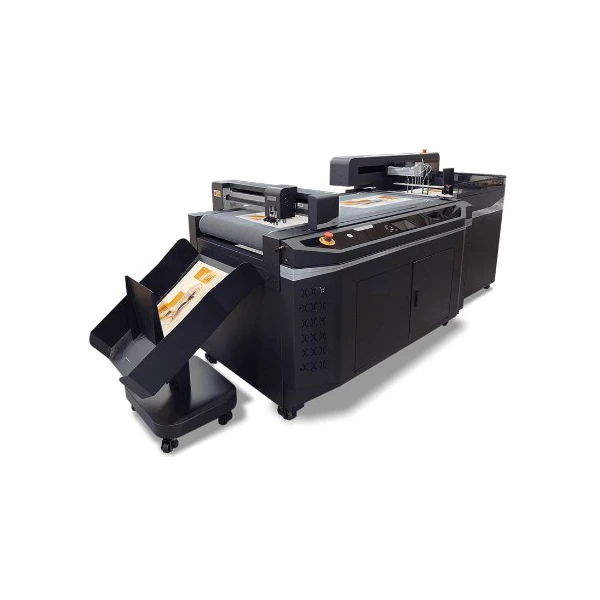

• Konstrukce: Třímodulový systém (řezací plotr, automatický nakladač, mobilní výstupní zásobník)

Standardní součásti dodávky

1× Aktivní tangenciální rýhovací nástroj Magnetic včetně držáku

1× Držák tangenciálního nože

2× Pasivní kuličkový rýhovací nástroj (1× úzký hrot a 1× široký hrot)

1× Držák pasivního taženého řezacího nože

1× Rýsovací pero a kalibrační nástroj

1× Řezací nůž (žlutý), 30°, 1,0 mm

1× Řezací nůž (červený), 45°, 1,0 mm

1× Řezací nůž (modrý), 60°, 1,0 mm

3× Průmyslový řezací nůž s přítlačným kroužkem (červený), 45°, 1,5 mm

3× Průmyslový řezací nůž s přítlačným kroužkem (modrý), 60°, 1,5 mm

3× Tangenciální řezací nůž 45° (5,5 mm) pro lepenky do 3 mm

1× Šedý posuvný plstěný řezací pás

1× Mobilní výstupní zásobník na média

1× Softwarová sada ColorCut Pro 5 Production Studio

1× Podtlakový ventilátor 750 W vč. akustického tlumiče

1× Kompletní sada připojovacích kabelů a hadic
