Deskový řezací plotr Intec ColorCut FB1190T

Jedinečný na trhu - unikátní technické řešení s bezkonkurenčním poměrem výkon cena!

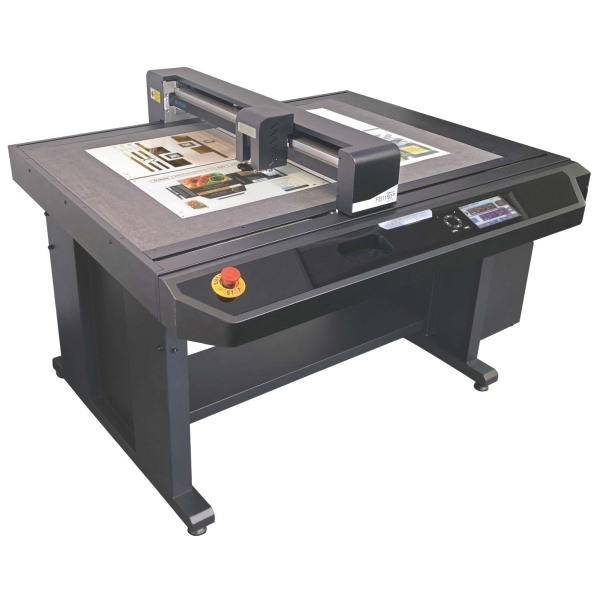

Superrychlý profesionální deskový řezací plotr Intec ColorCut FB1190^-T je nejvýkonnějším a největším modelem z řady deskových řezacích plotrů Intec ColorCut, na kterém je možné zpracovávat archy až do formátu B1+ s efektivní řeznou plochou plochou 680 x 1020 mm, což umožňuje také zpracování velkoformátových injektových tisků.

Nový FB1190^-T je osazen zcela novou unikátní řeznou hlavou se čtyřmi typy nástrojů zahrnující pasivní tažený řezací a pasivní tažený rýhovací nástroj, ale zejména aktivní tangenciální řezací nůž a aktivní tangenciální rýhovací kolečko s maximální silou přítlaku řezání a rýhování až 2500g (2,5kg) umožňující zpracování materiálů až do tloušťky 3mm, což uživatelům otevírá zcela nové možnosti ve zpracování tvarových výseků. Díky novým vysokorychlostním servomotorům pak také přináší vysokou rychlost zpracování až 1200mm/s.

Nový ColorCut FB1190^-T je ideální pro střední až vyšší objemy zakázkových výrobních sérií dvou a třírozměrných produktů. Je ideální nejen pro digitální tvarový výsek archových etiket nebo P.O.S (poin-of-sale) materiálů, ale zejména pro digitální tvarový výsek obalů ze skládačkových lepenek, mikrovlnných lepenek typu N/E/F, vlnitých lepenek nebo pohlednicových kartonů, a to bez nutnosti investic do nákladných výsekových matric. To vše v precizně zkonstruovaném, kompaktním, samostatně stojícím provedení.

Jednoduchý a intuitivní ovládací software ColorCut Pro 5, který je dodáván společně s plotrem, umožňuje vytvářet řezné úlohy přímo v prostředí nejpoužívanějších aplikací pro grafický design Adobe® Illustrator® nebo CorelDRAW®, což uživateli umožňuje používat software, který již zná.

ColorCut FB1190^-T je určen pro digitální tiskové provozy, které hledají cenově dostupné zařízení pro tvarové vyřezávání. Uživateli přináší ideální kombinaci okamžitého načtení uložených zakázek a bezchybného vysokorychlostního řezání a rýhování. Svojí flexibilitou, snadnou obsluhou a velkou rychlostí zpracování tak reaguje na požadavky zakázkové výroby dnešních digitálních tiskových provozů.

ColorCut FB1190^-T je vybaven řadou unikátních technologií pro snadnou obsluhu a výbornou kvalitu výstupu:

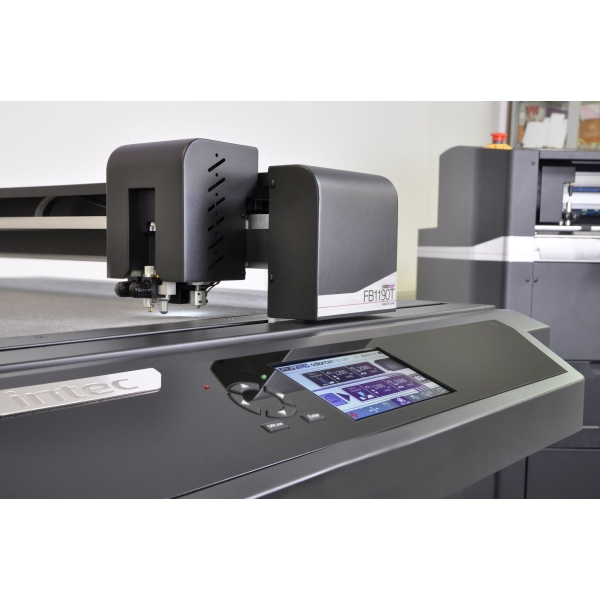

• Digitální řezná hlava se čtyřmi unašeči umožňuje současnou instalaci čtyř nástrojů, z nichž každý je nezávisle ovladatelný. Čtverná nástrojová hlava může být osazena pasivním taženým řezacím nožem a pasivním taženým rýhovací nástroj, ale zejména aktivním tangenciálním řezacím nožem a aktivním tangenciálním rýhovacím kolečkem s maximální silou přítlaku řezání a rýhování až 2500g (2,5kg), což umožňuje uživateli provádět v rámci jedné výrobní operace dva typy úkonů typicky ŘEZÁNÍ A RÝHOVÁNÍ. Uživateli je k dispozici řada nožů pro pasivní tažený i aktivní tangenciální řezný nástroj, dva pasivní kuličkové rýhovací nástroje, řada standardních i volitelných aktivních tangenciálních rýhovacích koleček nebo volitelné aktivní tangenciální perforační kolečko. Tuto nástrojovou konfiguraci nenabízí žádný jiný stroj v této třídě!

• NOVÝ systém magnetického uchycení tangenciálních nástrojů Magnetic Easy Fit umožňuje jejich snadnou uživatelskou instalaci a výměnu. Zároveň přináší novou rozšířenou řadu volitelných univerzálních nástrojů doplněnou o další 3 typy rýhovacích koleček a 1 perforační kolečko.

• CCD kamera Vision3 s kombinovanou funkcí čtení QR kódů a kontrolou referenčních značek. Poskytuje bezkonkurenční výhodu v podobě čtení QR kódů umožňující průběžnou kontrolu zpracovávané zakázky, případně okamžité načtení uložené zakázky. Zároveň provádí kontrolu umístění referenčních značek SmartMarks na zpracovávaném archu a porovnává jejich polohu s originálním digitálním souborem. Umožňuje tak bezproblémové, nepřerušované zpracování různorodých typů zakázek.

• Autonomní provoz - bezdrátový systém "NO WIRES" pro načtení řezných úloh z USB disku a následné zobrazení adresáře na velkém dotykovém displeji umožňuje jejich výběr manuálně podle názvu nebo jednoduše automatické načtení a zpracování úlohy stisknutím tlačítka SCAN. Kapacita úložiště je jeden milionu úloh.

• Standardně dodávaný software ColorCut Pro 5 je profesionální plug-in software, který slouží pro tvorbu řezných šablon. K tomu využívá vektorových linií vytvořených v programech Adobe Illustrator nebo CorelDRAW. Software ColorCut Pro zajišťuje přímo komunikaci s deskovým plotrem ColorCut FB1190^-T a řídí provádění řezných úloh.

• 7“ barevný dotykový ovládací panel.

• Vakuový pracovní stůl s výkonným 1100W podtlakovým ventilátorem s tlumičem hluku.

Klíčové vlastnosti

• Efektivní řezná plocha 680 x 1020 mm umožňuje zpracování 1 archu B1, 2 archů SRA2, 4 archů SRA3 nebo 8 archů SRA4
• Digitální řezná hlava se čtyřmi unašeči pro dva pasivní tažené a dva aktivní tangenciální nástroje pro řezání, rýhování, perforaci a kiss-cut řezání
• NOVÝ systém magnetického uchycení tangenciálních nástrojů Magnetic Easy Fit
• Digitální vyřezání jakýchkoliv tvarů s technologií SmartTag pro vynechání zámků řezu
• Plně digitální provoz nevyžadující použití výsekové matrice
• Aktivní tangenciální řezací nůž a aktivní tangenciální rýhovací kolečko s přítlakem až 2500g (2,5kg)
• Volitelné aktivní tangenciální perforační kolečko
• Pasivní tažený řezací nůž a pasivní tažený rýhovací nástroj s přítlakem až 1000g (1kg)
• Maximální rychlosti dle použitého módu : Vysoká kvalita 750mm/s; Standardní mód 960mm/s; Rychlý mód 1200mm/s
• Bezkonkurenční přesnost a rychlost řezání díky nejnovější generaci servomotorů
• Zdokonalený registrační systém s CCD kamerou Vision3 s kombinovanou funkcí načítání uložených zakázek pomocí QR kódu a kontrolou referenčních značek SmartMark
• Referenční značky SmartMark pro excelentní přesnost zpracování archů
• Řezání médií o tloušťce až 1000 mikronů/800gsm (dle typu řezaného média) – pasivní tažený nůž
• Řezání médií o tloušťce až 3000 mikronů/3mm (mikrovlnné lepenky E/F/N) – aktivní tangenciální nůž
• Výkonný 1100W podtlakový ventilátor pro pevné přidržení řezaných archů pro jejich rychlé a přesné zpracování
• Ovládací software ColorCut Pro s pluginy pro Adobe® Illustrator® nebo CorelDRAW® je součástí dodávky
• Kompaktní, samostatně stojící zařízení - podstavec je součástí dodávky

Standardní součásti dodávky

1 x Držák tangenciálního řezacího nástroje

3 x Tangenciální řezací nůž 5mm 45°

1 x Tangenciální rýhovací kolečko 1 včetně držáku (D12-R0.05)

1 x Tangenciální rýhovací kolečko 2 včetně držáku (D12-R0.03)

1 x Držák pasivního řezacího nože

1 x Pasivní tažený kuličkový rýhovací nástroj s úzkým hrotem

1 x Pasivní tažený kuličkový rýhovací nástroj s širokým hrotem

1 x Kalibrační pero

1 x řezací nůž (žlutý), průměr 1 mm, úhel ostří 30°

1 x řezací nůž (červený), průměr 1 mm, úhel ostří 45°

1 x řezací nůž (modrý), průměr 1 mm, úhel ostří 60°

3 x řezací nůž s přítlačným kroužkem (červený), průměr 1,4 mm, úhel ostří 45°

3 x řezací nůž s přítlačným kroužkem (modrý), průměr 1,4 mm, úhel ostří 60°

1 x zelená pryžová řezací podložka (pro řezání samolepek)

1 x šedá plstěná řezací podložka (pro řezání kartonů)

1 x Software ColorCut Pro

1 x USB kabel

1 x tlumič zvuku

1 x vzduchová pumpa

1 x hadice pro připojení pumpy k řezacímu plotru

2 x hadicová přípojka

2 x napájecí kabel

1 x podstavec
