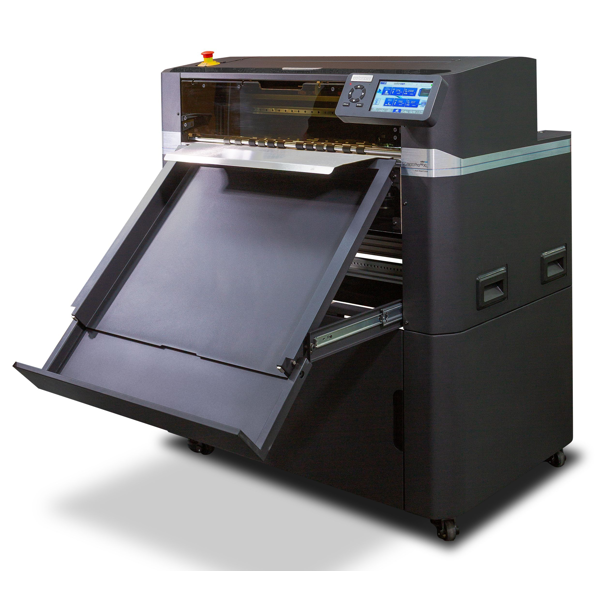

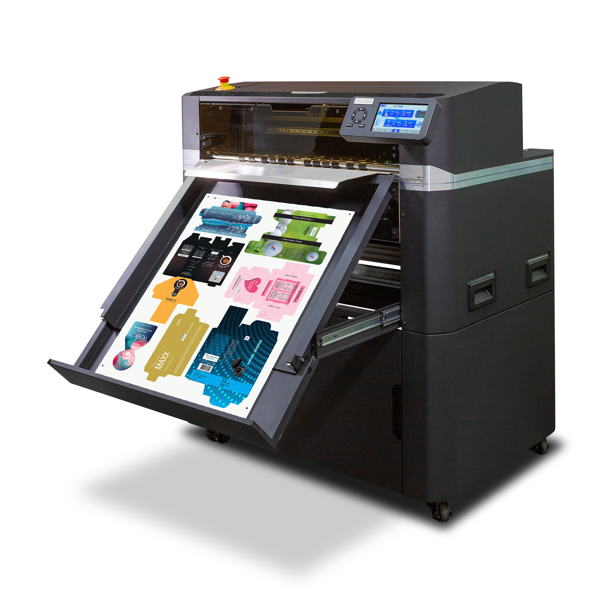

Automatický řezací plotr Intec ColorCut SC7800 Pro-RS XL se vzduchovým podáváním

Tento top model z produktové řady automatických řezacích plotrů Intec kombinuje digitální trojitou nástrojovou hlavu pro souběžné řezání i oboustranné rýhování s vysokokapacitním vzduchovým podáváním archů. Hlava je osazena jedním pasivním taženým nožem s přítlakem až 1 kg a revoluční sestavou pro aktivní tangenciální rýhování s přítlakem až 2,5 kg. Ve standardním provedení pro rýhování ze spodní strany horní tangenciální rýhovací nástroj s drážkou (female) působí přímo proti spodnímu protikusu v podobě rýhovacího nástroje s kolečkem (male) pohybujícímu se pod médiem. V provedení pro rýhování z horní strany* je instalace volitelných nástrojů obrácená. Zařízení představuje ideální řešení pro digitální tvarový výsek obalů a POS materiálů bez nutnosti investic do nákladných výsekových forem, a to vše v precizně zkonstruovaném, kompaktním a samostatně stojícím provedení na mobilním podstavci.

ColorCut SC7800 Pro^-RS XL je určen pro digitální i ofsetové tiskové provozy, které hledají cenově dostupné a vysoce výkonné zařízení pro tvarové vyřezávání. Svojí flexibilitou, snadnou obsluhou a vysokou rychlostí zpracování perfektně reaguje na náročné požadavky zakázkové výroby moderních tiskáren.

Ovládací software ColorCut Pro 5 plně podporuje export zakázek na USB disk pro řezání v autonomním režimu HELD, který umožňuje zpracování dat bez nutnosti trvalého připojení k řídicímu počítači. Obsluha plotru tak může zakázky spustit přímo z USB jednotky. Plotr lze umístit na libovolné místo ve vašem provozu, vložit archy do automatického nakladače, připojit USB a kliknutím na SCAN na 7" dotykovém panelu zahájit produkci.

Technické upřesnění ke zpracování samolepek (kiss-cut řezání)

Model SC7800 Pro-RS XL je konstrukčně optimalizován výhradně pro tvarový výsek kartonů a oboustranné rýhování. Vzhledem k větší vzdálenosti centrálních podávacích válců není možné garantovat stabilní produkci samolepek – kiss-cut řezání.

Příležitostné zpracování samolepek, zejména na stabilnějších syntetických podkladech, je možné na vlastní odpovědnost uživatele. Výrobce však negarantuje dlouhodobě konzistentní a bezproblémovou produkci, respektive bezporuchový provoz. Pro kontinuální vysoce přesný násek samolepek doporučujeme model SC7100 nebo SC7100XL.

Klíčové technologie a funkce:

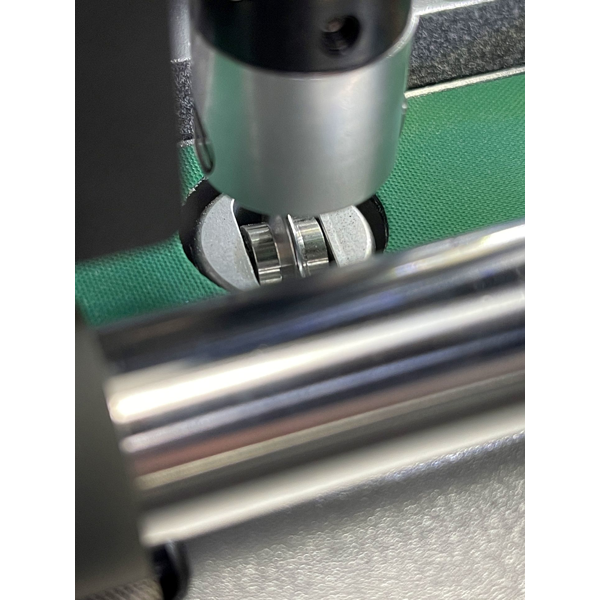

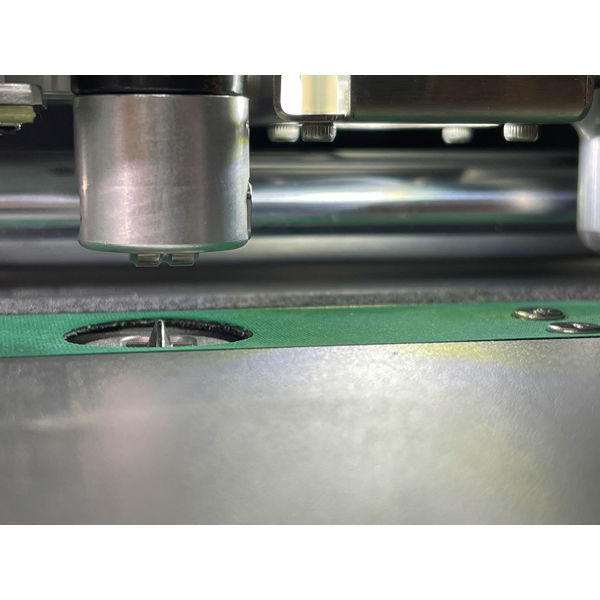

• Trojitá nástrojová hlava s oboustranným rýhováním: Umožňuje současnou instalaci a nezávislé řízení nástrojů. Je standardně osazena pasivním taženým řezacím nožem (přítlak až 1 kg) a inovativní sestavou pro aktivní tangenciální rýhování (přítlak až 2,5 kg). Tento patentovaný systém využívá protiběžnou kombinaci horní rýhovací drážky (female) a spodního rýhovacího kolečka (male).

o    Standardní provoz (rýhování ze spodní strany): Vytváří dokonale ostré a hladké rýhy v konfiguraci drážka nahoře / kolečko dole, která je výrobcem optimalizována pro digitální výstupy.

o    Reverzní provoz (rýhování z horní strany):* S volitelnou rozšiřující sadou (Inverted wheel set) umožňuje mechanické obrácení pozic (kolečko nahoře / drážka dole) pro rýhování v opačném směru lomu. Konstrukčně složitější obaly nebo chlopňové desky tak plotr narýhuje přesně podle potřebné specifikace bez nutnosti zdlouhavého a chybového otáčení celého stohu tištěných archů lícem dolů před vložením do podavače.

• Bohatá hardwarová výbava: Stroj je standardně dodáván se 4 typy pasivních tažených nožů pro řezání širokého spektra materiálů (kartony, papíry, syntetika) s odlišnými úhly ostří (30°, 45° a 60°), kalibračním perem pro CCD kameru a kompletní integrovanou rýhovací sestavou s šířkou 0,95 mm.
• 2 provozní režimy:

o    Režim DIRECT (přímý): Využívá software ColorCut Pro 5 pro přímou tvorbu a zpracování zakázek, kdy je plotr propojen s počítačem pomocí USB nebo LAN rozhraní.

o    Režim HELD (autonomní): Slouží pro spuštění zakázky uložené na USB disku. Umožňuje plně samostatný provoz plotru na vzdáleném pracovišti bez nutnosti kabelového propojení s PC.

• 7“ dotykový ovládací panel: Obsahuje okno s živým náhledem z kamery, které poskytuje okamžitou vizuální zpětnou vazbu při skenování QR kódů a registračních značek. Nabízí také pokročilé možnosti nastavení parametrů automatického podavače pro optimalizaci průchodnosti různých typů materiálů. Panel lze naklonit do úhlu, který obsluze nejvíce vyhovuje.
• Vysokokapacitní automatický nakladač: Nabízí kapacitu s výškou stohu až 105 mm. Pracuje ve spojení s efektivním vzduchovým rozfukem (air blade) a automatickou funkcí setřásání, díky čemuž je každý arch pokaždé dokonale připraven k přesnému podání. Pro spolehlivější separaci archů využívá dvojici flexibilních separačních lišt.
• CCD kamera Vision3 9. generace: Zajišťuje kombinovanou funkci bleskového načítání zakázek pomocí QR kódů a kontrolu registračních značek. Za chodu snímá a okamžitě načítá příslušné řezné soubory pro každý jednotlivý arch z knihovny zakázek (Job Library). Kamera automaticky porovnává polohu registračních značek s digitální předlohou a systém spolehlivě funguje, i když je arch do stroje založen otočený o 180°, což výrazně snižuje riziko chyb obsluhy.
• Čtyřbodový systém podávání „Grip and Drive“: Zajišťuje bezchybnou fixaci a napnutí archu po obou stranách řezací hlavy v průběhu zpracování. Pomáhá maximalizovat efektivní řeznou plochu a umožňuje provádět precizní tvarové řezání blíže k čelní i zadní hraně archu.
• Prvotřídní řezná podložka: Špičková podložka pod řeznou hlavou poskytuje optimální podklad pro čistý a přesný prořez materiálu bez otřepů, stejně jako pro kiss-cut řezání.
• Zámky řezu (SmartTags): V ose řezných linií jsou ponechány zámky řezu, které slouží pro bezpečné udržení vyřezaných objektů v archu během zpracování. Vyřezané objekty z archu nevypadávají, což zajišťuje úhledné a přehledné stohování hotových produktů ve výstupním odkládacím zásobníku.
• Produktivní softwarový balík: Standardně dodávaný software ColorCut Pro 5 je profesionální aplikace, která slouží pro správu a přípravu zakázek. K tvorbě řezných šablon využívá vektorové linie vytvořené pomocí pluginu přímo v programech Adobe® Illustrator® nebo CorelDRAW®. Součástí je modul Template Maker pro vytváření šablon zakázek, který automaticky dopočítá rozměry krabiček a vyexportuje obrysy do samostatné grafické vrstvy.

Klíčové vlastnosti:

• Digitální vyřezávání jakýchkoliv tvarů s technologií zámků řezu (SmartTags)
• Maximální formát archu až 520 × 740 mm
• Zpracování skládačkové kartonáže a médií o tloušťky 0,20 mm (200 μm) – 0,45 mm (450 μm)
• Digitální trojitá nástrojová hlava pro současné tvarové vyřezávání a oboustranné rýhován
• Unikátní oboustranné tangenciální rýhování (systém male/female) s přítlakem až 2,5 kg
• Maximální přítlačná síla pasivního taženého nože až 1 kg
• Vysoká rychlost řezání až 1 060 mm/s
• Omezená možnost příležitostného kiss-cut zpracování samolepek viz technické upřesnění výše
• Plně digitální provoz nevyžadující použití nákladných výsekových matric
• Polohovatelný 7“ dotykový panel s živým náhledem kamery pro kontrolu QR kódů, registračních značek a správu podavače
• Automatický nakladač se vzduchovým podáním archů, výškou stohu 105 mm (kapacita až 1 000 archů 80 g/m²), funkcí samovystředění a vzduchovým rozfukem
• Prostorově úsporný výsuvný odkládací zásobník na výstupu pro bezchybné stohování i dlouhých archů
• CCD kamera Vision3 pro automatické vyhledávání zakázek podle QR kódů s kompenzací otočení archu o 180°
• Excelentní přesnost zpracování díky pokročilým registračním značkám
• Flexibilní provoz ve 2 režimech – DIRECT (přímý z PC) a HELD (autonomní z USB)
• Profesionální software ColorCut Pro 5 (včetně modulu Template Maker a pluginů) součástí dodávky
• Kompaktní, výkonné a samostatně stojící zařízení na mobilním podstavci s kolečky

Standardní součásti dodávky:

1 × Držák pasivního taženého nože (pozice 1)

1 × Sestava horního (female) a spodního (male) tangenciálního rýhovacího nástroje 0,95 mm (pozice 2 a 3)

1 × Kalibrační pero pro CCD kameru

1 × Řezací nůž (žlutý), průměr 1 mm, úhel ostří 30°

1 × Řezací nůž (červený), průměr 1 mm, úhel ostří 45°

1 × Řezací nůž (modrý), průměr 1 mm, úhel ostří 60°

3 × Řezací nůž s přítlačným kroužkem (červený), průměr 1,4 mm, úhel ostří 45°

1 × Softwarový balík ColorCut Pro 5 (Production Studio, Job Library Manager, Template Maker)

1 × Propojovací USB kabel

1 × Robustní mobilní podstavec na kolečkách

*Rozšiřující invertovaná sestava rýhovacích nástrojů pro rýhování z horní strany bude dostupná od Q3/2026 jako volitelné příslušenství.
